fitur :
• Mengadopsi teknologi data link UHF maju , terbukti teknologi pelacakan - elevasi rendah dan mitigasi multipath on-board . Meningkatkan jangkauan kerja radio
• Cepat dan stabil jaringan data link, dapat bekerja dengan berbagai sistem CORS dibangun oleh produsen lain mulus
• sistem software Powerfull , dapat berwenang berbeda software survei profesional untuk aplikasi yang berbeda

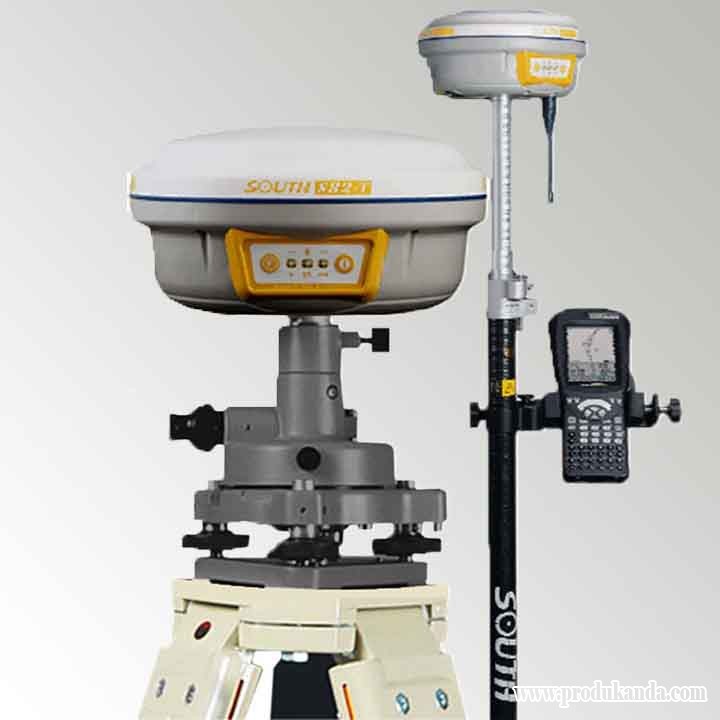

RECEIVER
Info Umum ( Pengukuran )
- 220 Channels , dengan puncak canggih Pacific Maxwell 6 Kustom Survey GNSS teknologi High Precision beberapa correlator untuk GNSS rentang pengukuran semu , tanpa filter , unsmoothed rentang semu pengukuran data untuk kebisingan rendah , kesalahan multipath rendah , waktu rendah korelasi domain dan respon dinamis yang tinggi . Pengukuran kebisingan sangat rendah fase pembawa GNSS dengan presisi 1mm dalam bandwidth 1Hz . Signal - to-Noise rasio yang dilaporkan dalam dB - Hz terbukti Pacific Crest elevasi teknologi pelacakan rendah
Sinyal satelit dilacak secara bersamaan
- GPS : L1 C / A , L2E , L2C , L5 ( reserved)
- GLONASS : L1 C / A , L1 P , L2C / A ( GLONASS M saja) , L2 P
- SBAS : L1 C / A , L5 ( reserved)
- Galileo : ( dilindungi )
Mendukung Giove -A : L1BOC , E5A , E5B , E5AltBOC
Mendukung Giove - B : L1CBOC , E5A , E5B , E5AltBOC
- Kompas : ( dilindungi )
B1 ( QPSK ) , B1 - MBOC ( 6, 1, 1 / 11 ) , B1 - 2 ( QPSK )
B2 ( QPSK ) , B2 - BOC ( 10, 5 ) ,
B3 ( QPSK ) , B3 - BOC ( 15, 2.5 )
L5 ( QPSK )
Kode diferensial GNSS survei
- Horizontal : 25mm + 1 ppm RMS
- Vertikal : 50mm + 1 ppm RMS
- SBAS diferensial positioning akurasi : biasanya < 5m 3DRMS
Statis dan FastStatic GNSS survei
- Horizontal : 2.5mm + 1 ppm RMS
- Vertikal : 5mm + 1 ppm RMS
Realtime kinematik survei
- Horizontal : 10mm + 1 ppm RMS
- Vertikal : 20mm + 1 ppm RMS
- Inisialisasi waktu: biasanya 99, 9 %
fisik
- Dimensi ( L x W x H ) : 184mm x 184mm x 96mm ( 7.2in x 7.2in x 3.8in )
- Berat: 1.2kg ( £ 2, 64 ) dengan baterai dan radio built -in
suhu
- Operasi : - 40' C ~ + 65' C ( - 49F ~ 140 F )
- Penyimpanan : - 55' C ~ + 85' C ( - 67F ~ 185 F )
- Kelembaban : 100 % , Kondensasi
- Air / tahan debu : Diuji untuk IP67 standar , dilindungi dari perendaman sementara untuk kedalaman 1m
- Shock dan getaran : Dirancang untuk bertahan penurunan tiang 2m ke beton
Komunikasi dan Penyimpanan Data
- Standar USB 2.0 port
- RS - 232 port : Baud harga hingga 115200
- Port Bluetooth komunikasi 2.4GHz Sepenuhnya disegel dan terintegrasi
- UHF menerima port antena
- Sepenuhnya disegel dan terintegrasi penerima 450 - 470MHz
- Standard GDL2 Radio ( konfigurasi default )
- Transmit power : 25W
- UHF Range ( bervariasi dengan medan / suhu ) : 8 - 10km typical/ 15-20km optimal Standard GDL20 ( Opsional )
- Transmit power : 2/ 5W ; UHF Range ( bervariasi dengan medan / suhu ) : 3 - 5km typical/ 8-10km optimal Mini GDL2 ( Opsional )
- Transmit power : 0.5/ 2W ; UHF Range ( bervariasi dengan medan / suhu ) : 3 - 5km typical/ 8.10km Standard optimal
- Sepenuhnya disegel dan Modul intern GPRS / GSM terintegrasi
- Dukungan Cellphone eksternal untuk modul GPRS / GSM untuk Jaringan RTK ( CORS ) operasi
- Jaringan RTK ( via CORS ) berkisar ( bervariasi dengan tingkat data suhu / GPRS ) : 20 - 50km
- Data Storage : 64 memori internal
- Tingkat Recording : 1Hz positioning , hingga 20Hz ( didukung oleh mainboard Bs970 )
- Output Referensi : CMR , CMR + , RTCM 2.1 , RTCM 2.2 , RTCM 2.3 , RTCM 3.0 , RTCM 3.1
elektris
- Daya 12 - 15V DC input daya eksternal
- Rechargeable , 7.4V removable , baterai 2.5Ah Lithium -Ion di kompartemen baterai internal
- Baterai: 6-10 jam untuk 2 baterai dari pasokan standar ( bervariasi dengan suhu dan mode kerja )
CONTROLLER
peron
- PXA270 624 MHz processor
- 1 GB Flash ROM
- 256 MB RAM
Sistem operasi
- Windows CE 5 ( standar berlaku)
- Windows Mobile 6 Classic Professional ( opsional )
Komunikasi nirkabel
- Integrated Bluetooth Kelas II , V 2.0 + EDR
Konektor eksternal
- Satu sambungan tether dengan RS232 penuh dan USB On- The - Go ( USB 1.1 ) fungsi
- Satu kekuatan rendah penyisipan ( LIF ) konektor docking
- DC Power Jack
User Interface
- Warna layar / display Sentuh
- 3, 7 di ( 9.398cm )
- Full VGA 480 x 640 Resolusi
- Transflective , modus potret TFT
- Sinar matahari dapat dibaca ( untuk penggunaan outdoor )
- High - keandalan adjustable LED
- Backlight yang menampilkan cerah
- 165 keluaran cd/ m2
- Touchscreen ( standar )
- Stylus Pasif atau operasi jari
- Tanda tangan capture
- Keyboard lengkap alfanumerik
- Backlit , daya tahan tinggi tombol keras - capped
Slot ekspansi
- Satu SD / MMC slot kartu memori
- Cap End antarmuka USB mendukung ekspansi modul GPS
- 100 - PIN ekspansi antarmuka : mendukung PCMCIA ( tipe II ) , GPRS / EDGE dan modul ekspansi otherthird pihak dikembangkan menggunakan Kit PSION Hardware Developer .
- Salah satu jenis II CF Card Slot
Manajemen Power
- 3.7V Opsional , 2700 mAh standar kapasitas baterai
- Baterai pintar lanjutan dengan mengukur
- Built -in di Charger
- Rechargeable , diganti pengguna back- up baterai
lingkungan
- Tahan beberapa tetes dari 6ft ( 1, 8 m ) atau 26 tetes ( pada 12edges , 6corners , 8faces ) dari 5ft ( 1.5m ) untuk beton sementara bertenaga pada
- Waterproof / DustproofL IP65 , IEC 60529
- Suhu operasi : - 4F untuk 122F ( - 20' C untuk + 50' C )
- 5 % -95 % RH non - kondensasi
- Suhu Penyimpanan : - 40' F ke 140' F ( - 40' C untuk + 60' C )
- ESD : + / - 9kVdc udara discharge , kontak + / - 4kVdc
fisik
- Dimensi ( L x W x H ) : 223mm x 100mm x 42mm ( 8.78 x 3.94 x 1.65 )
- Berat: 0.46kg ( 1 lb) tanpa baterai
